Bản vẽ thiết kế hệ thống PCCC cần đảm bảo những yêu cầu gì để được thẩm duyệt?

Để được thẩm duyệt, bản vẽ thiết kế hệ thống PCCC cần phải đảm bảo những yêu cầu về kỹ thuật, tính chính xác tuyệt đối trước khi tiến hành thi công. Cùng tìm hiểu những yêu cầu chi tiết của bản vẽ thiết kế hệ thống PCCC qua bài viết sau.

Tài liệu thiết kế hệ thống PCCC bao gồm những gì?

Tài liệu thiết kế hệ thống phòng cháy chữa cháy bao gồm:

bản vẽ thiết kế hệ thống PCCC

  • Bản vẽ thiết kế xây dựng: Bản vẽ kiến trúc, bản vẽ mặt cắt đứng, mặt cắt ngang và mặt bằng mái.
  • Bản vẽ thiết kế phòng cháy chữa cháy: Bản vẽ cấp nước chữa cháy vách tường từng khu vực, chữa cháy tự động, bản vẽ thiết kế cụm bơm chữa cháy.
  • Bản vẽ hệ thống báo cháy tự động gồm: Tủ trung tâm, đầu báo khói beam, nút nhấn khẩn và còi báo cháy.
  • Bản vẽ chống sét: bản vẽ mặt bằng chống sét, bố trí tiếp địa, bố trí kim thu sét.
  • Hệ thống thông gió chống tụ khói.

Nội dung bản vẽ thiết kế hệ thống PCCC gồm bản vẽ mặt bằng tổng thể khu đất (đối với hệ thống PCCC ngoại thất), bản vẽ chi tiết bố trí trang thiết bị PCCC, bản vẽ sơ đồ nguyên lý hệ thống PCCC, bản vẽ chi tiết lắp đặt, thống kê khối lượng bản vẽ thi công, thuyết minh hệ thống PCCC và lập dự toán chi phí thi công.

Theo Nghị định số 79/2014/NĐ-CP, đối tượng cần thẩm định thiết kế PCCC gồm: các dự án quy định tại phụ lục IV trong trường hợp cải tạo, xây mới, thay đổi tính chất sử dụng: bệnh viện, nhà điều dưỡng, chợ kiên cố, trung tâm thương mại, siêu thị...

Bản vẽ thiết kế hệ thống PCCC cần đảm bảo những yêu cầu gì?

Để được thẩm duyệt, bản vẽ thiết kế hệ thống PCCC cần đảm bảo thể hiện những yêu cầu sau:

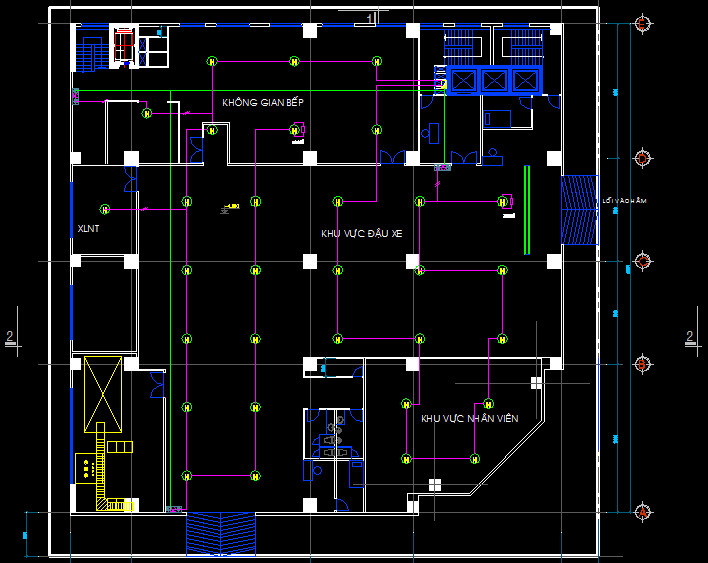

bản vẽ thiết kế hệ thống PCCC

  • Địa điểm xây dựng đáp ứng khoảng cách an toàn về PCCC đối với các công trình xung quanh
  • Bậc chịu lửa của công trình phù hợp với quy mô, tính chất hoạt động của công trình, đảm bảo ngăn cháy và chống cháy lan giữa các hạng mục của công trình và giữa công trình này với công trình khác
  • Công nghệ sản xuất, hệ thống điện, chống sét, chống tĩnh điện, chống nổ của công trình và việc bố trí hệ thống kỹ thuật, thiết bị, vật tư phải bảo đảm các yêu cầu an toàn về phòng cháy và chữa cháy;
  • Lối thoát nạn (cửa, lối đi, hành lang, cầu thang thoát nạn), thiết bị chiếu sáng, thông gió hút khói, chỉ dẫn lối thoát nạn, báo tín hiệu; phương tiện cứu người phải bảo đảm cho việc thoát nạn nhanh chóng, an toàn;
  • Hệ thống giao thông, bãi đỗ phục vụ cho phương tiện chữa cháy cơ giới hoạt động phải bảo đảm kích thước và tải trọng; hệ thống cấp nước chữa cháy phải đảm đảm yêu cầu phục vụ chữa cháy;
  • Hệ thống báo cháy, chữa cháy và phương tiện chữa cháy khác phải đảm bảo số lượng; vị trí lắp đặt và các thông số kỹ thuật phù hợp với đặc điểm và tính chất hoạt động của công trình theo quy định của tiêu chuẩn, quy chuẩn kỹ thuật về phòng cháy và chữa cháy.

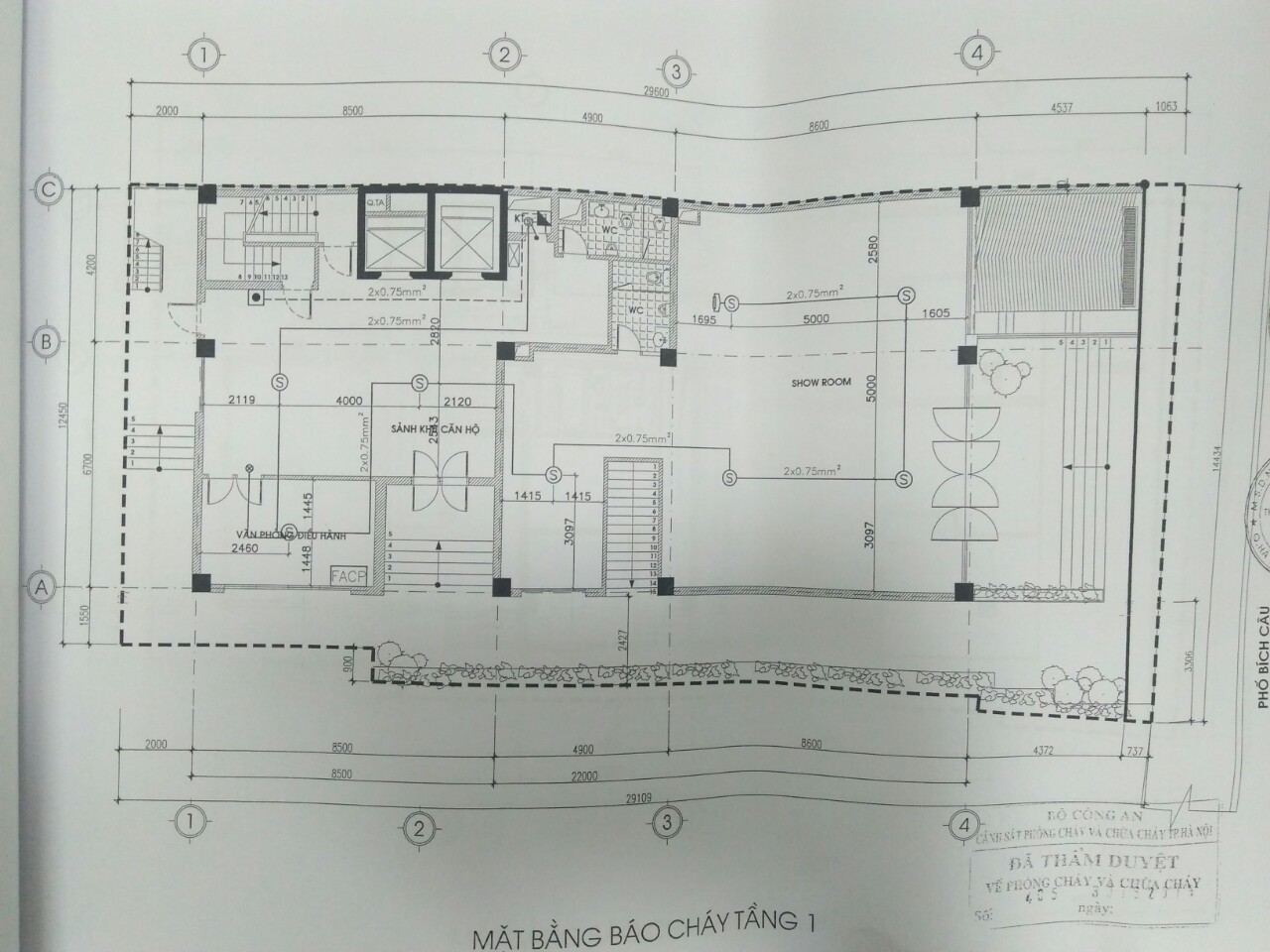

bản vẽ thiết kế hệ thống PCCC

Hơn 10 năm kinh nghiệm trong việc cung cấp, tư vấn và thiết kế dịch vụ hệ thống PCCC thông minh, cùng đội ngũ kỹ sư nhiều năm kinh nghiệm, Phúc Đại An sẽ giúp khách hàng triển khai bản vẽ thiết kế hệ thống PCCC chuyên nghiệm, đảm bảo tính chính xác tuyệt đối trước khi thi công.

>> Giá lắp đặt hệ thống phòng cháy chữa cháy trên thị trường hiện nay
